XLVS-1000ZS自動轉塔顯微硬度計
所屬分類：
關鍵詞：
電話：0335-4042712
產品詳情
XLVS-1000ZS型自動轉塔顯微維氏硬度計，在機械、光學、光源上采用獨特精密設計，使壓痕成像更清晰，測量更精準。讀取測微計刻度手動輸入壓痕對角線長度，即可自動計算出硬度值并顯示在屏幕上。在屏幕上能顯示試驗方法、試驗力、壓痕長度、保荷時間、轉換標尺，數據結果可通過內置打印機輸出?？蛇x配努氏壓頭進行努氏硬度測量，和CCD圖像自動測量系統。
產品特點：
1、通過液晶屏顯示結果，并可顯示與設置測試標尺、試驗力、壓頭類型、保荷時間、換算單位等
2、機身使用鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；
3、渦輪蝸桿升降系統較好地提高測試穩定性以及測試精度，測試完成后無需再次對焦；
4、配置了自動轉塔功能，高清測量和觀察-雙物鏡組合較好地減少了人為操作干擾與讀數誤差；
5、便捷數控系統，可自動進行全硬度標尺的單位轉換；
6、可選配CCD圖像處理系統，另可選配努氏壓頭，進行努氏硬度測量；
7、配置無線藍牙打印機，并可通過RS232接口輸出數據；
8、精度符合GB/T4340.2-2018 ISO6507-2 和美國ASTM E384。
應用范圍：
1、黑色金屬、有色金屬、IC薄片，表面涂層、層壓金屬；
2、玻璃、陶瓷、瑪瑙、寶石、薄塑料等；
3、碳化層和淬火層的深度及梯度的硬度測試。
4、適用于平行平面和微小零件及超薄零件的精密顯微維氏硬度測量。
XLVS-1000ZS自動轉塔顯微硬度計技術參數：
|
測量范圍 |
5-5000HV |
|
試驗力 |
0.09807N(10gf)、0.2452N(25gf)、0.4904N(50gf)、 |
|
0.9807N(100gf)、1.961N(200gf)、2.942N(300gf)、 |
|
|
4.904N(500gf)、9.807N(1000gf) |
|
|
轉塔方式 |
自動轉塔 |
|
數據輸入方式 |
手動測繪 |
|
物鏡 |
10X，40X |
|
總放大倍數 |
100X，400X |
|
最小步距 |
0.025μm |
|
XY工作臺尺寸 |
100*100mm |
|
XY工作臺行程 |
25*25mm |
|
XY工作臺最小單位 |
0.01mm |
|
試樣允許最大高度 |
120mm |
|
壓頭中心至機壁距離 |
110mm |
|
硬度分辨率 |
0.1HV |
|
外形尺寸 |
530*290*490mm |
|
電源 |
AC220V/50Hz |
|
重量 |
45Kg |
XLVS-1000ZS自動轉塔顯微硬度計裝箱單：
|
名 稱 |
規 格 |
數 量 |
單 位 |
|
顯微硬度計 |
XLVS-1000ZS |
1 |
臺 |
|
金剛石維氏壓頭 |
|
1 |
個 |
|
XY工作臺 |
|
1 |
個 |
|
薄片試臺、細軸試臺 |
|
各1 |
個 |
|
小平口鉗試臺 |
|
1 |
套 |
|
標準硬度塊 |
高、中 |
各1 |
個 |
|
調節螺釘 |
|
4 |
個 |
|
測微計、打印機 |
|
各1 |
個 |
|
說明書、合格證、裝箱單 |
|
各1 |
份 |
建議選配：
為提高測量便捷性和測量精度，建議選配維氏硬度測量軟件系統

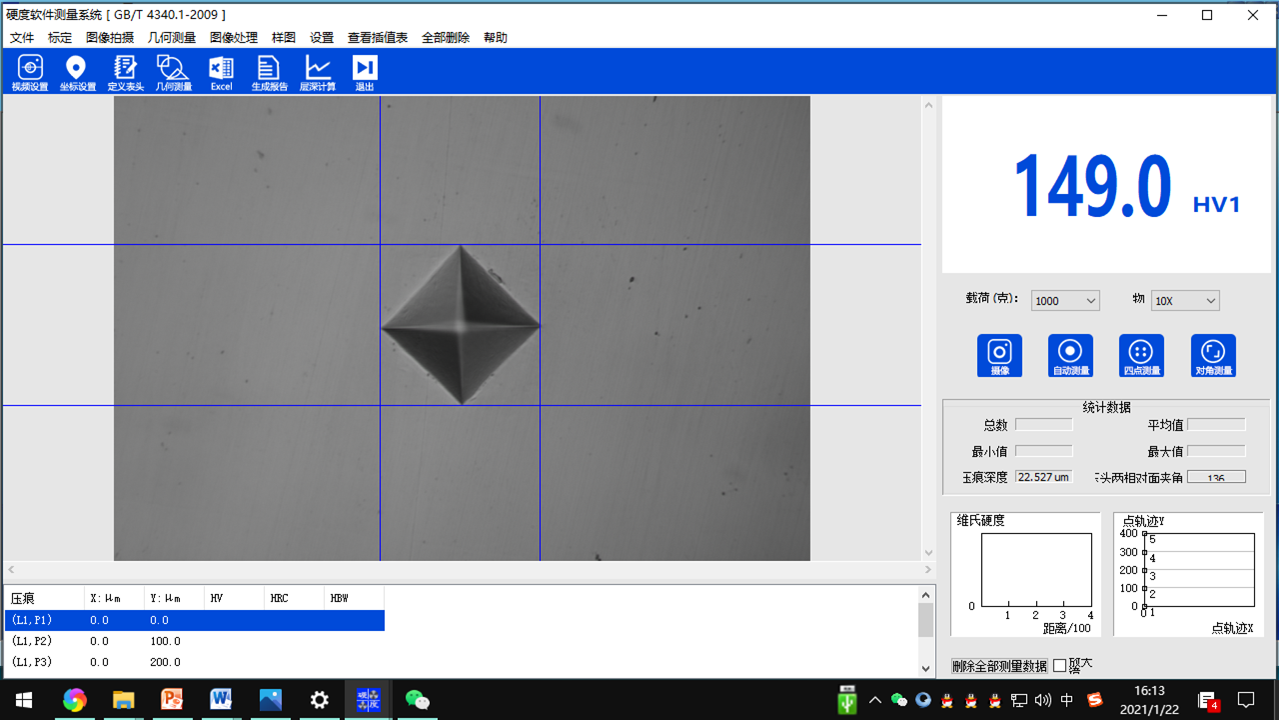

XLV2021維氏硬度圖像測量系統，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業技術，將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了快速、高精度、高重復性的硬度測試，是材料分析的重要設備。
主要功能：
●圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
●自動測量：速度快，數據準，有多種專業算法以適用不同壓痕。
●對角測量：點取壓痕的左上及右下角，即可讀出硬度值。
●四點測量：點取壓痕的四個頂點，讀出硬度值。
●硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等硬度數值轉換。
●定標設置：兩種定標方式：測試卡定標和硬度塊定標
●圖文報告：生成硬度—深度曲線，壓痕圖像及當前硬度值，輸出WORD文檔保存。
●數據統計：將多個壓痕的測量結果以EXCEL數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、均方差等。
